Конструкція корпусу
Корпуси виготовляються з поліестеру SMC методом гарячого пресування. Нижче наведено складові частини однодверної та дводверної конструкцій з детальним описом кожного елемента.

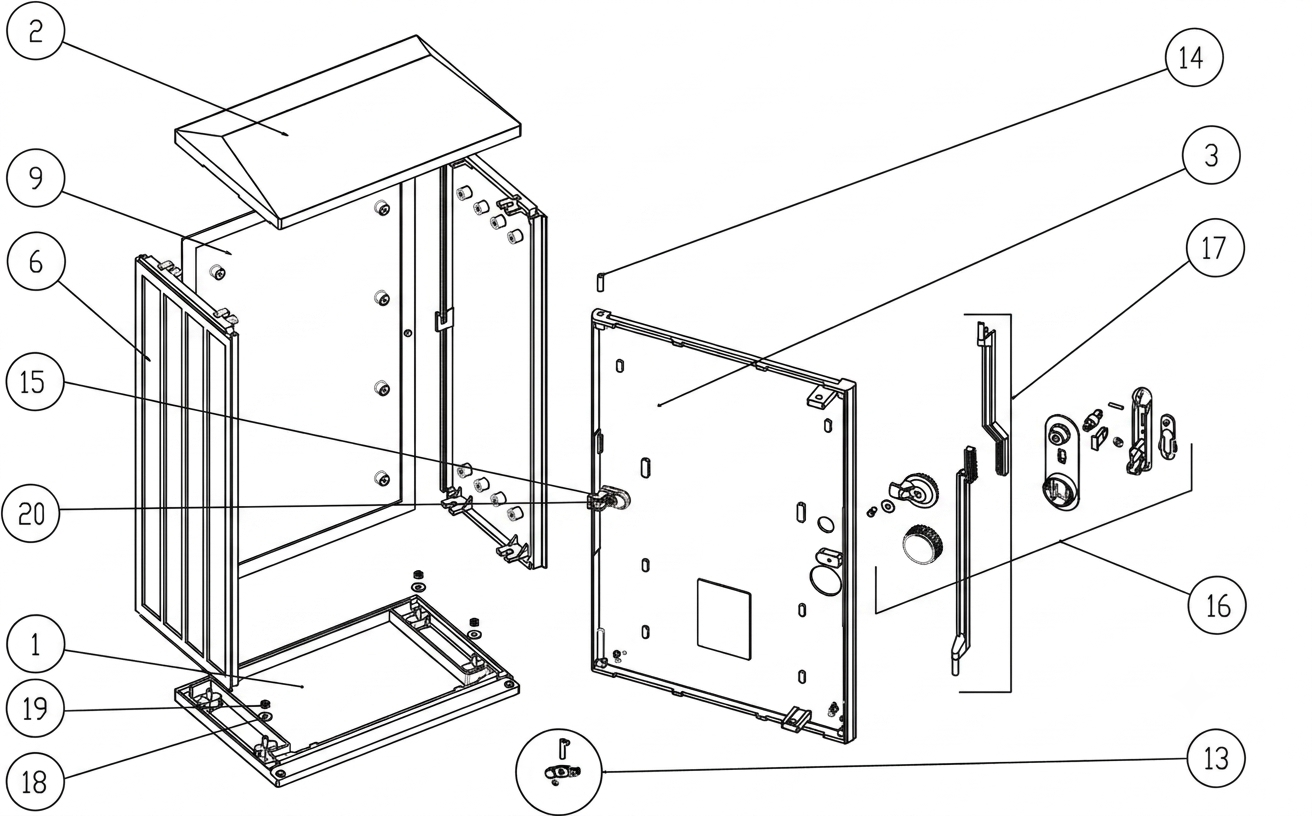

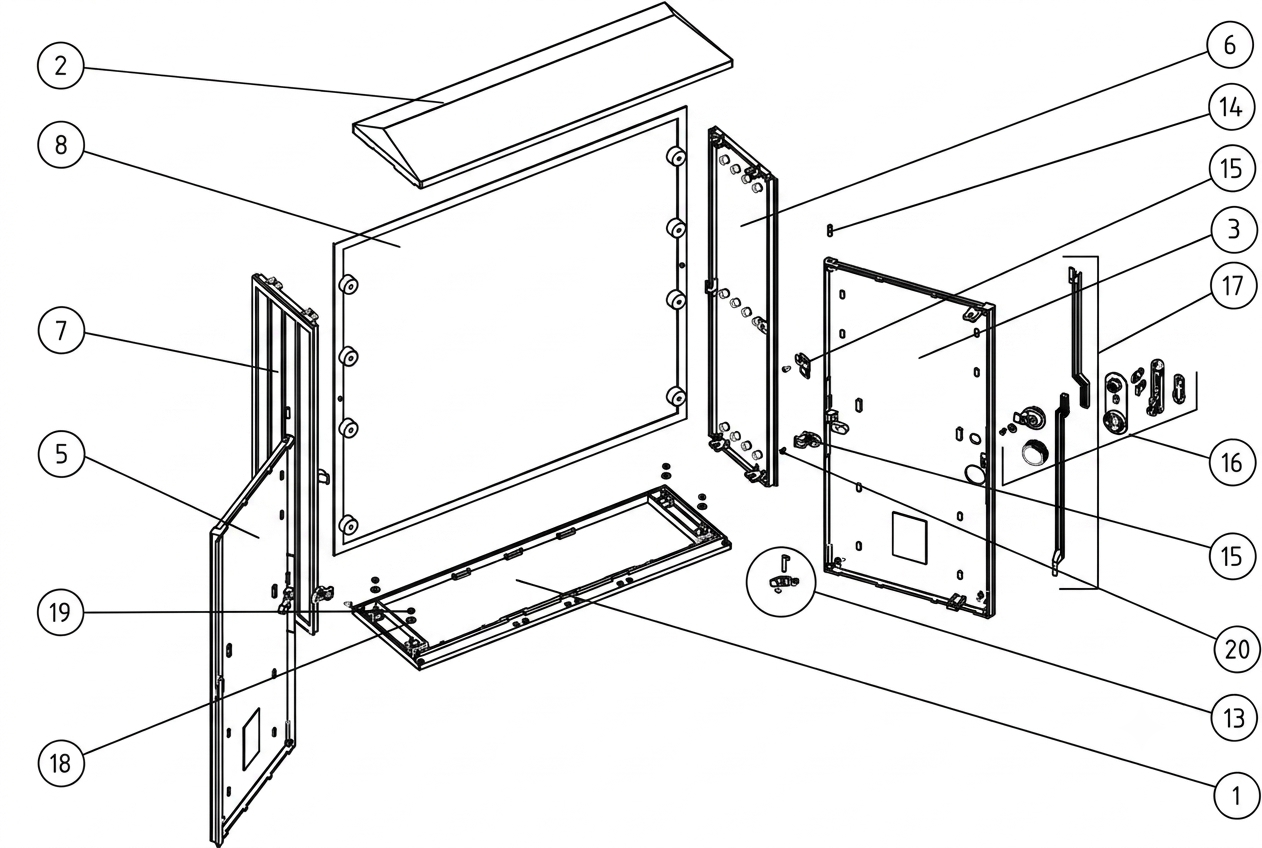

Складові частини
Наведіть курсор на номер, щоб побачити назву деталі
- Дно
- Кришка
- Дверки праві
- Дверки ліві
- Дверки ліві з нахльостом
- Сторона права
- Сторона ліва
- Задня частина мала
- Задня частина велика
- Перегородка горизонтальна
- Перегородка вертикальна
- Перегородка внутрішня горизонтальна
- Нижня петля
- Верхня петля
- Центральна петля
- Замок
- Набір стержнів
- Шайба М6
- Гайка М6
- Гвинт 4×11

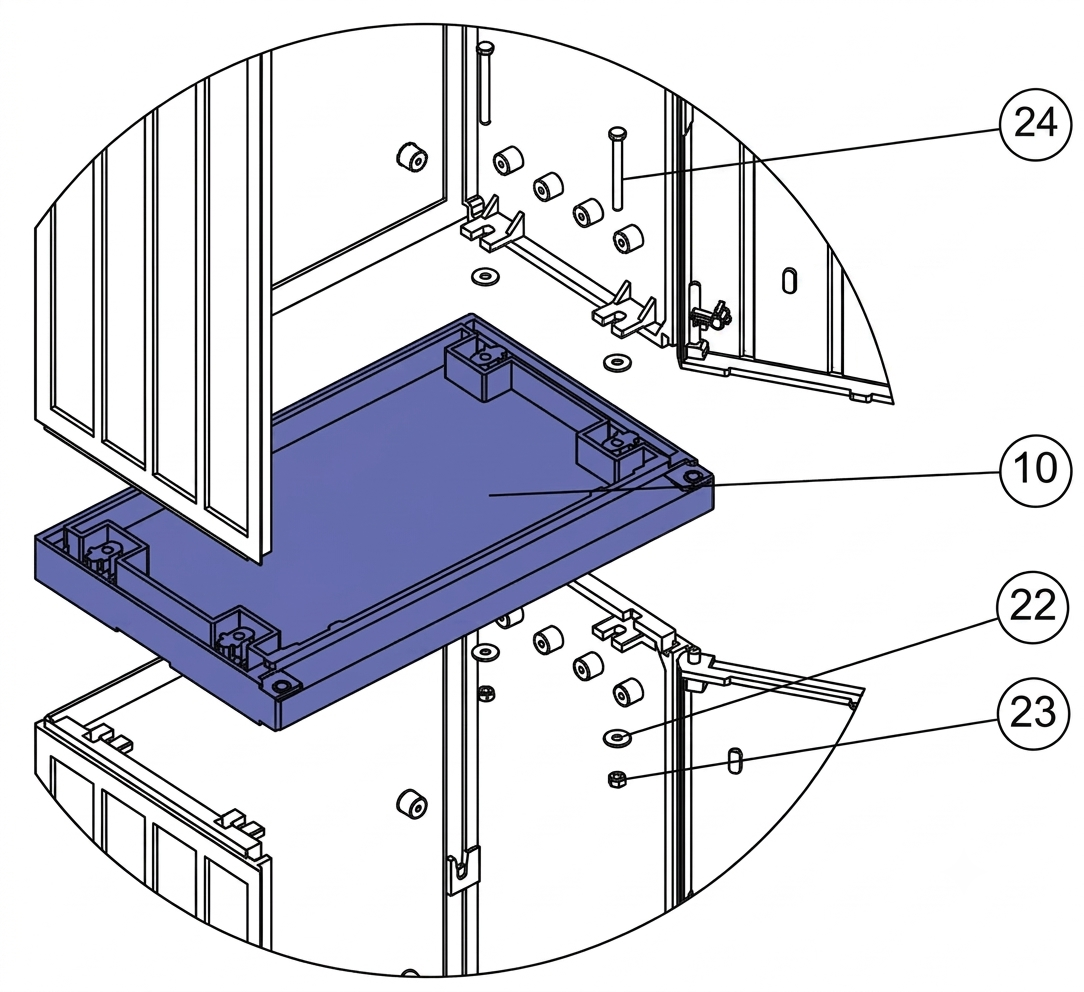

З'єднання
Натисніть кнопку для розширеного вигляду
- Перегородка горизонтальна
- Шайба М8
- Гайка М8
- Гвинт М8х50

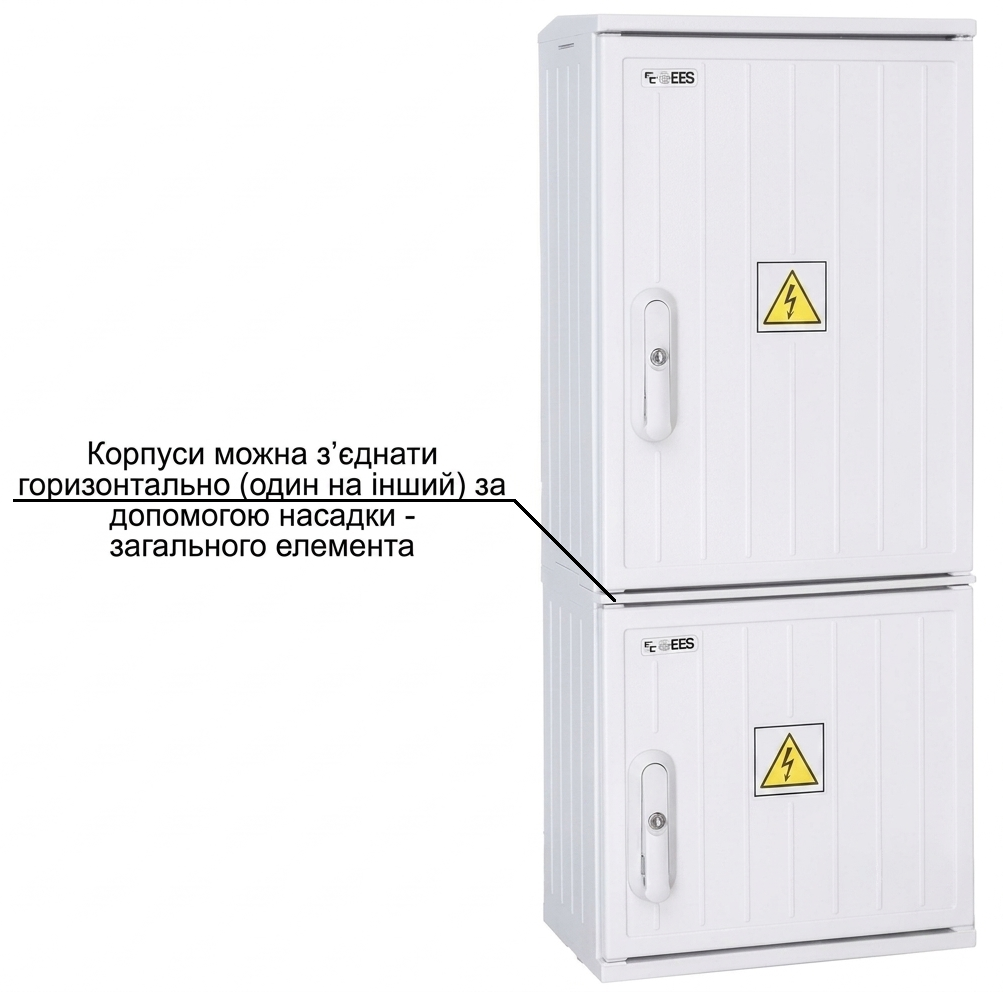

Корпуси можна з'єднати горизонтально (один на інший) за допомогою насадки — загального елемента.

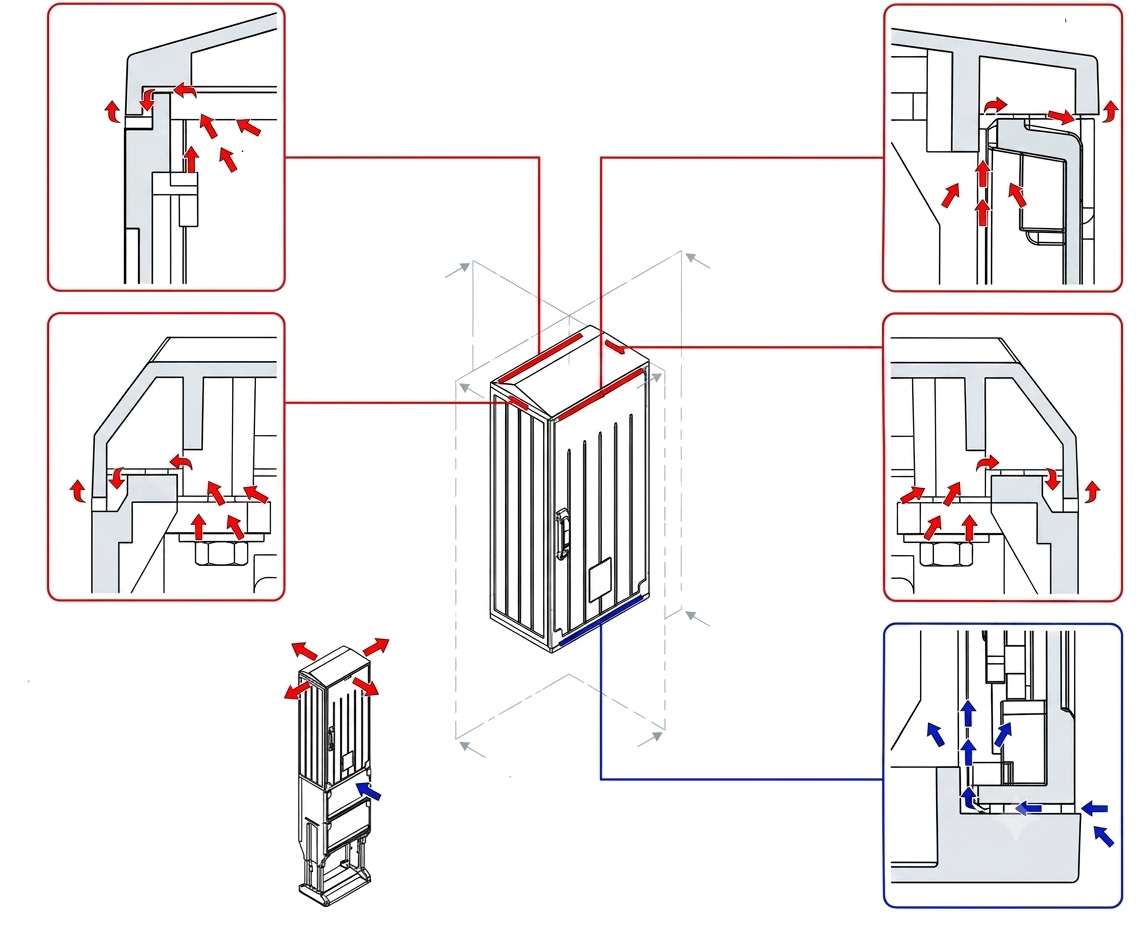

Система вентиляції

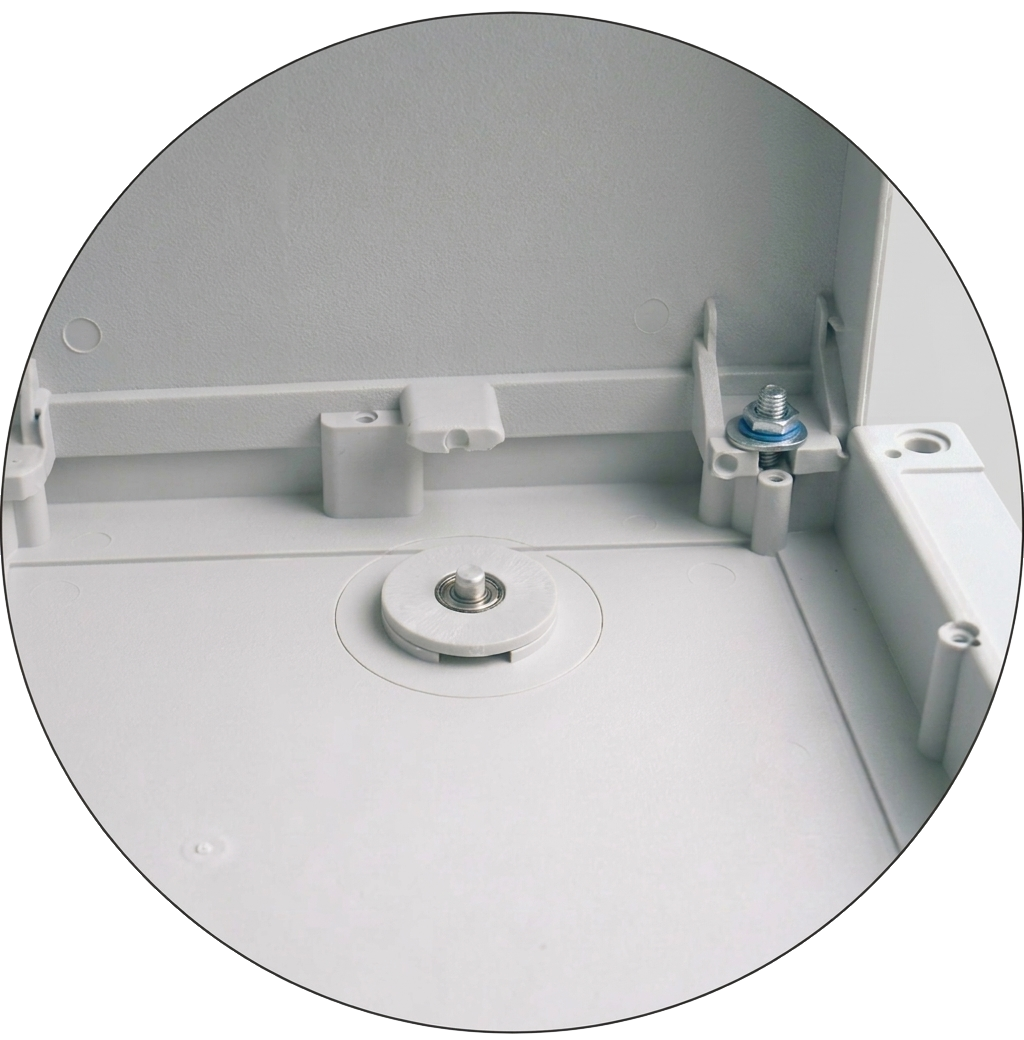

Оскільки з'єднувачі найчастіше встановлюються в умовах високої, змінної вологості та температури, яка змінюється в широких межах, для корпусів використовуються відповідні вентиляційні системи, а в особливих випадках — зливні отвори, що запобігають нагромадженню шкідливого конденсату всередині корпусу.
Ці системи не змінюють встановлений ступінь захисту IP-44, який підібраний таким чином, щоб при хорошій герметичності підтримувати достатню вентиляцію корпусів.

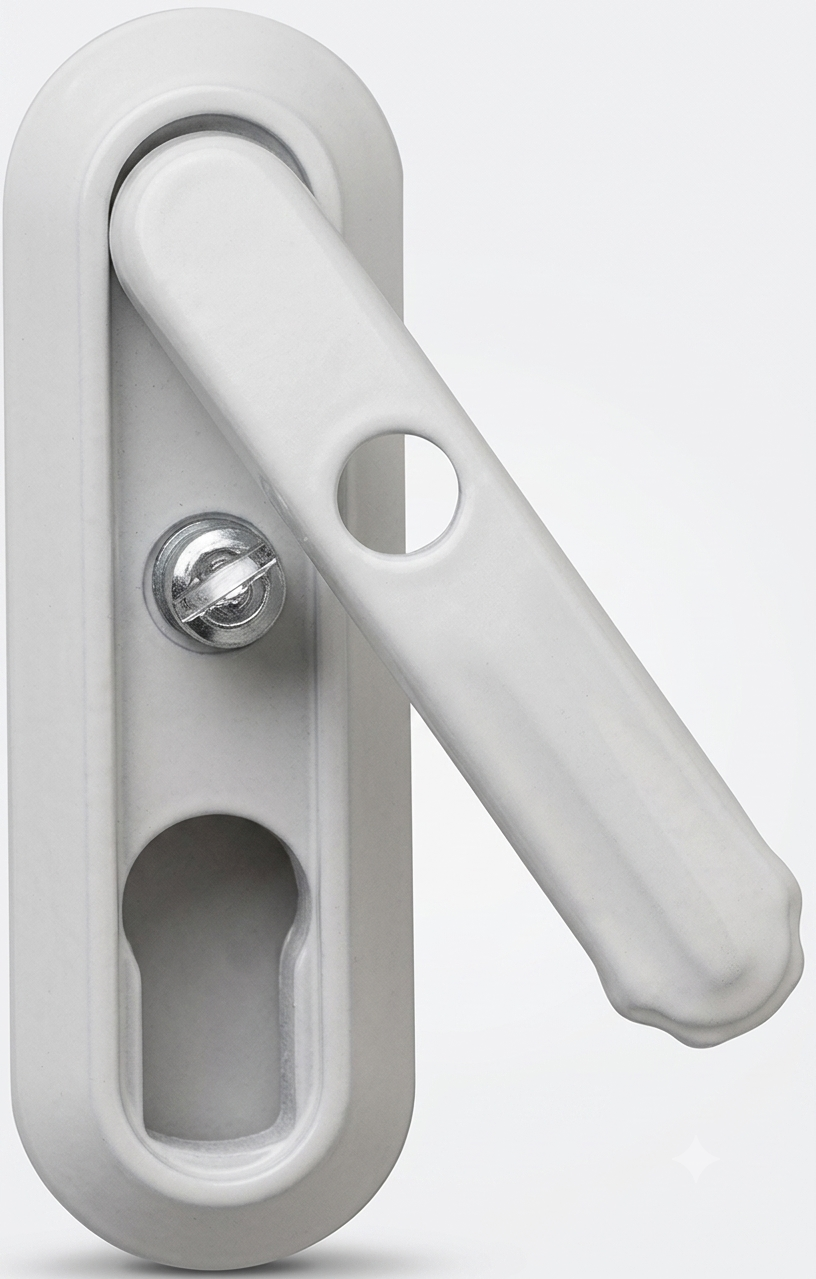

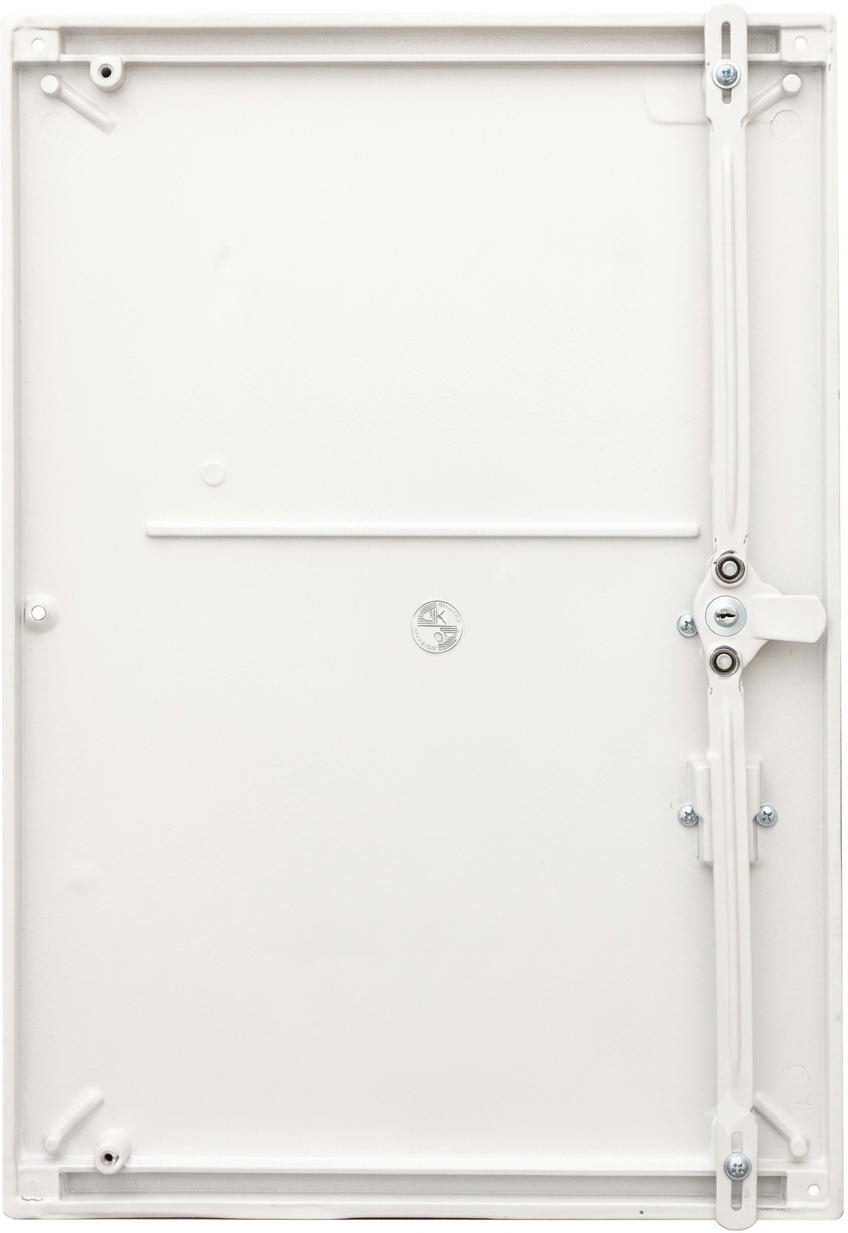

Закриття
Одно- або трьохточкове, залежно від типу корпусу. Замок пристосований для монтажу вставки МК або вставки для енергетичного ключа (наприклад, трикутник 8 мм) і додатково оснащений ручкою для кріплення навісного замка.

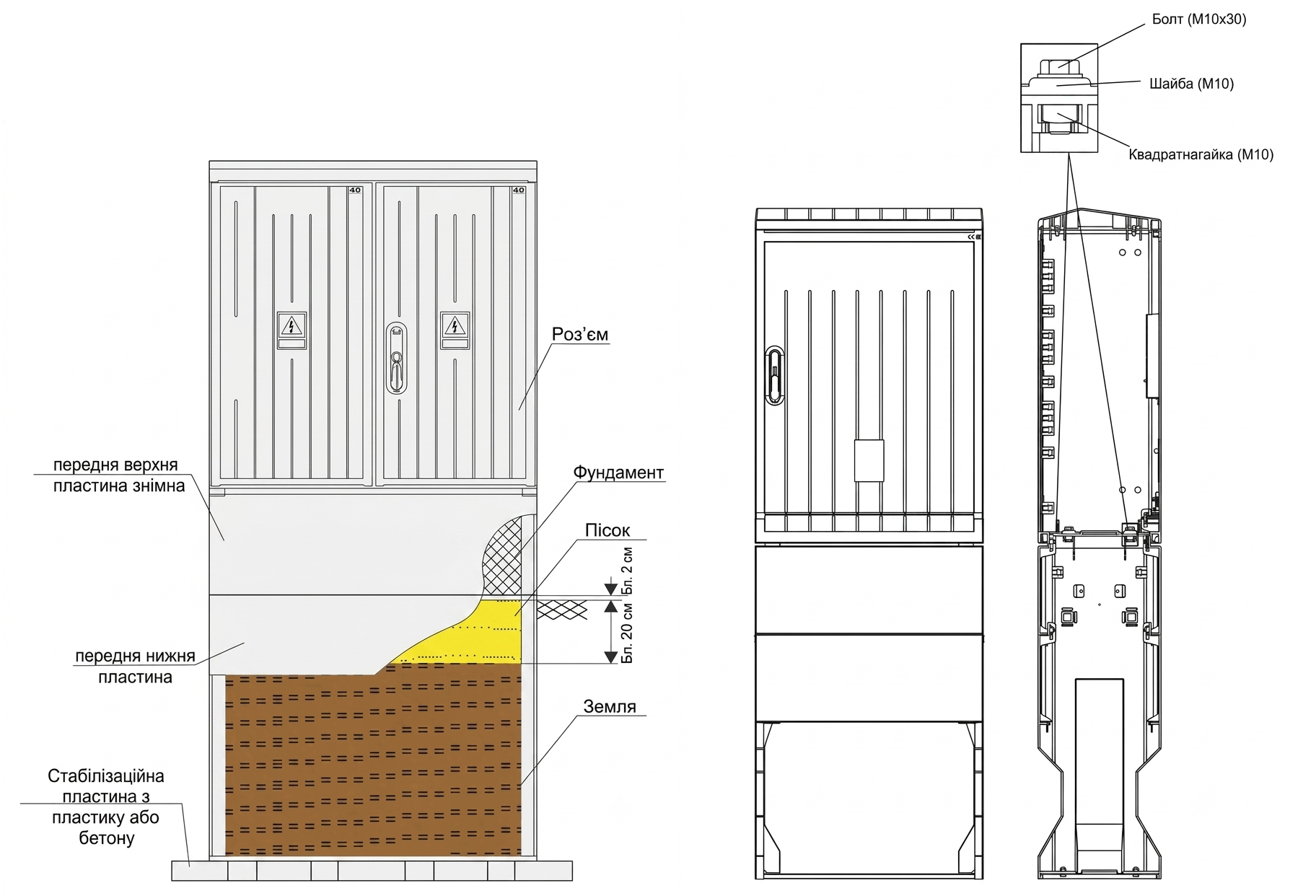

Монтаж з'єднань в траншеї
Конструкція основи дозволяє встановлювати її в траншею без передньої верхньої і нижньої плит. Це спрощує прокладання кабелю в траншеї та фундаменті. Монтаж нижньої плити за допомогою гайок М8, а монтаж та демонтаж верхньої плити з двома засувками доступний після відкриття дверцят щитка.

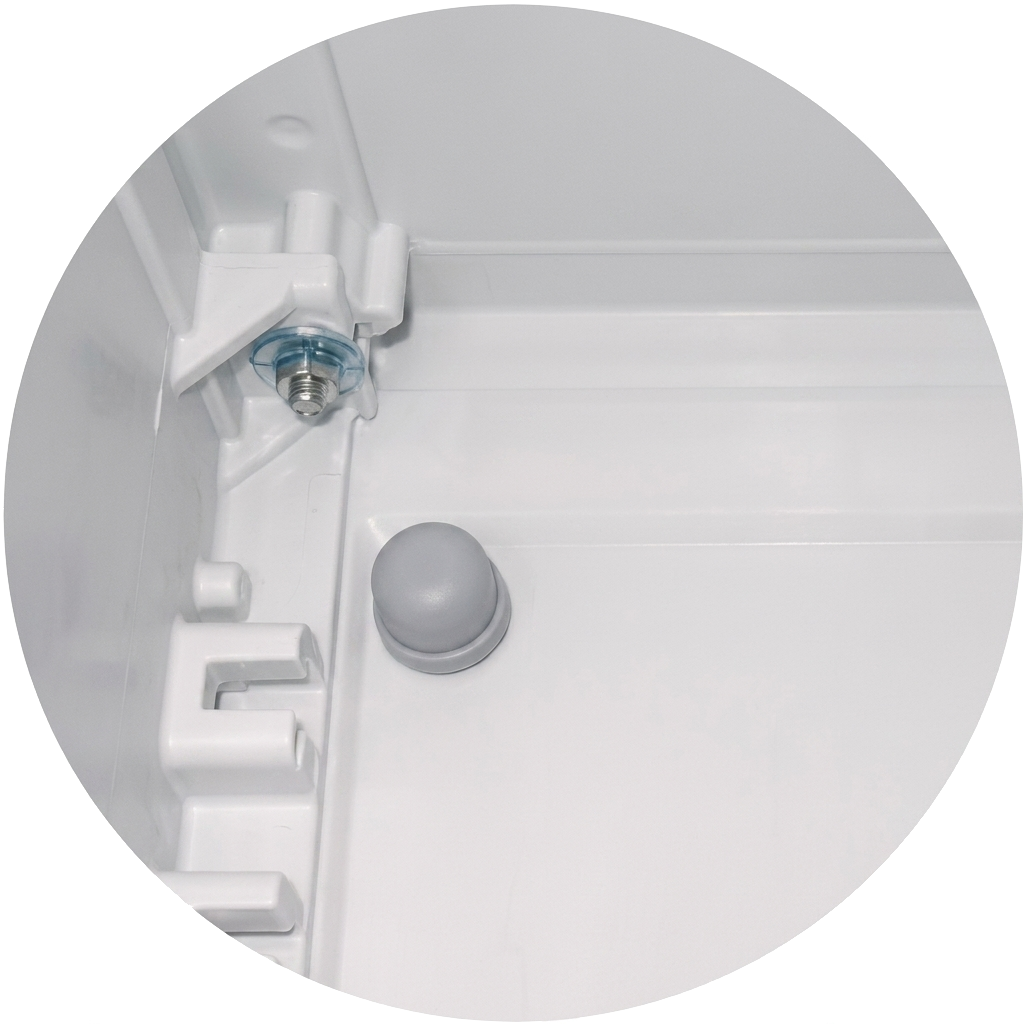

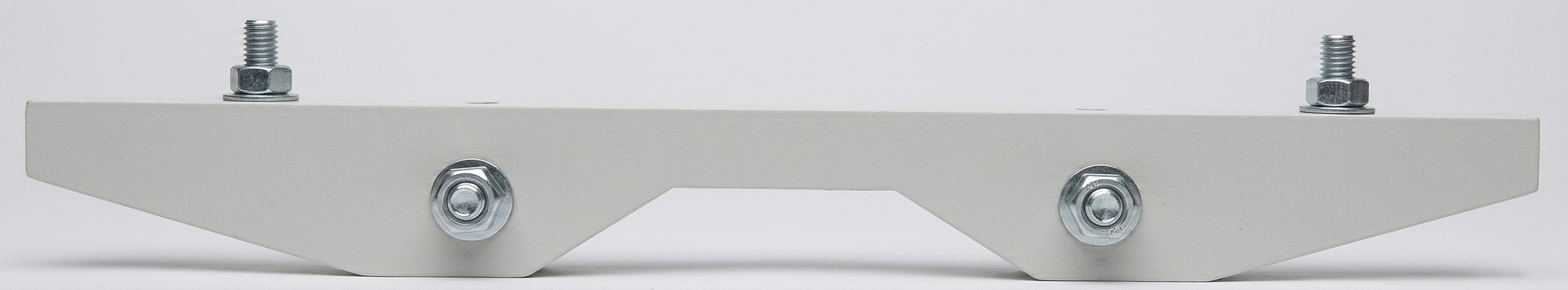

Способи кріплення
- у ніші будівлі
- безпосередньо до стіни будівлі за допомогою болтів з додатковою пластиковою кришкою для болта, що забезпечує захист класу II
- на елементах енергетичних споруд (наприклад, стовпах) із застосуванням спеціальних затискачів, що також відповідають ІІ класу захисту
